TEST
the_f_halex
13:32 25.02.2010
TEST
LJ Test

read more at H4ckin9 Feed


RSS2lj
the_f_halex
18:32 17.02.2010
RSS2lj
RSS2LJ[the_f_halex]533b1dfd19cccd1ad5f100a60a37a704

read more at H4ckin9 Feed


My new website
the_f_halex
My new Website launched: www.alexanderguthmann.de

iPod Linux
the_f_halex
I installed Linux on my iPod Video (5.Gen, 30gb).
I used this tutorial to install it. I installed it manually because i wan't to learn something about linux and it's file
system and because the automatic installer doesn't support my iPod.



Linux on my Pod

My first attemp failed... i thought i killed my iPod because it reboots endlessly :(
But after a search on the web i found out how to set the iPod into Disk mode.

Then i tried again and look it's working.

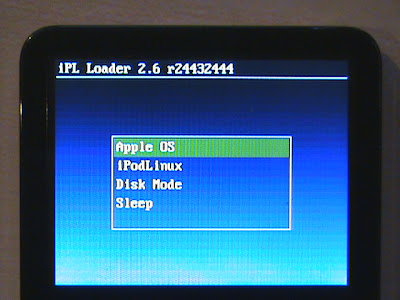

The Bootloader


The Console

Currently i try to wrtie some programs for it. The iPod CPU based on an ARM7 core. So i need ARM-GCC to compile C code. But i am to stupid to install AMR-GCC on my machine. The the strange thing is that i tried it under Linux and Windows but i get under Linux and Windows the same strange erros. O.o

Tags: , ,

Funktionsgenerator
the_f_halex
Da ich jetzt ein Oszilloskop habe brauchte ich einfach noch einen Funktionsgenerator. Nur dumm das der billigste funktionsgenerator 300€ kostet :( Also musste ich mir einen selber bauen, für nur 5€ material. Nach 2minuten Googeln bin ich auf folgenden Chip gestoßen: XR-2206
Ich habe mir dann also den Ic und alle benötigen Komponenten gekauft um einen Funktionsgenerator wie in Bild 11 des Datenblattes zu bauen.
Since I have a Oscilloscop I needed a function generator. Only a fool that the cheapest function generator costs  300 € So I had to build it on my own, with material for only 5 €. After 2min of googling, I came across the following chip: XR-2206
So I buyed all the needed components to build a function generator as in Figure 11 of the datasheet.


Der fertige Generator
The finished generator

Mit dem roten Poti kann ich die Amplitude einstellen und mit dem blauen die frequenz. Der kleine Schalter in der Mitte dient zum Umschalten zwischen Dreick und Sinus kurve.
With the red potentiometer I can adjust the amplitude and with the blue ones the frequency. The little switch in the middle is used to switch between triangle and sine curve.



Das Innenleben
Inside view


Die folgenden Bilder zeigen eine 1khz Schwingung:
The following pictures are showing a 1khz curve.



Sinus
sine


Dreieck
Triangle

Hat jemand eine Idee wie ich den Generator schön beschriften könnte?
Has anyone an idea how to label the generator well?

Next Project
the_f_halex
Mein nächstes Projekt ist ein...
PLOTTER

Vor ein paar Tagen habe ich mit der Arbeit begonnen, es sind gerade Ferien :))

Als erstes habe ich mir zwei alte Drucker besorgt. Einen InkJet von HP (Baujahr 1996) und einen P7 von NEC (Baujahr 1987) :)
Anschließend habe ich sie geschlachtet ;)

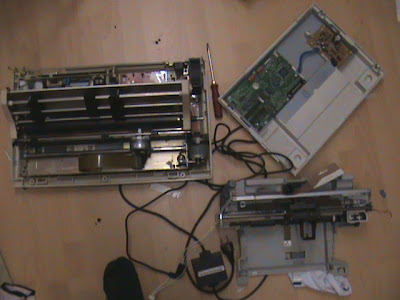

Die Drucker
links ist der P7 und rechts der HP

Read more...Collapse )

RFID tag dissembled
the_f_halex
Ich habe mir mal einen RFID tag von innen angeschaut :)
I dissembled a RFID tag

Die Spule und der Chip
The coil and the chip
Read more...Collapse )

Toshiba T1200
the_f_halex
Ein kleiner Eintrag über meinen T1200.
Das tolle ist das er immer noch einwandfrei funktioniert.
Er ist von 1986.

A small entry on my T1200.
The crazy is that it is still working right.
He is from 1986.

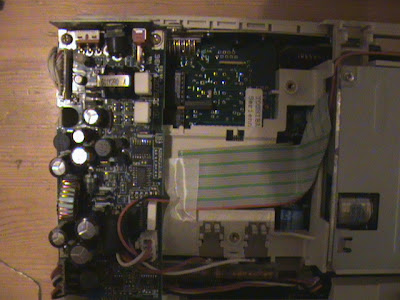

Das Innenleben :)
Inside view

Was mich erstaunte war das sogar einige SMD teile verbaut waren.
What surprised me was that even some SMD parts were installed.


3 serielle schnittstellen :)
3 Com ports

Picasa Link


RFID measurements (First scope use)
the_f_halex
Nachdem ich heute mit meinem Oszilloskop verschiedene Sachen angeschaut habe (z.B. Batterie, Netzteil, einfachen Schwingkreis)
habe ich den RFID reader untersucht. Immer an dem Spulen ausgang. Einmal mit Spule, einmal ohne Spule und noch einmal einfach denTastkopf in die Spule gelegt.
Die USB schnittstelle an dem Oszilloskop ist echt toll.

After I have looked at different things (e.g., battery, power supply, an easy swinging circle) today with my oscilloscope
I have examined the RFID reader. Always at the coil connector.
The USB connection at the oscilloscope is really great.



mit angeschlossener Spule
with coil

ohne Spule
without coil



den Taskopf einfach in die Spule gelegt
the Taskopf simply in coil laid

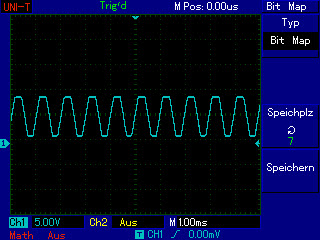

Wie man sehen kann kamen bei allen Messpunkten eine Frequenz von 125khz raus.
Doch bei der Messung wo der Tastkopf einfach in der Spule liegt ist es aufeinmal kein Rechtecksignal mehr sondern
eine Sinus kurve. Warum ist das so?


Like you can see came out at all measuring points a frequency of 125khz.
However, with the measurement where the Tastkopf simply in the coil lies it is suddenly no more rectangle signal separate
a sine circles. Why is this so?


Am Ende noch eine kleine Frage: Wenn ich den Taskopf mir an die Hand oder so halte sehe ich auf dem Oszilloskop ein 50Hz signal.
Was messe ich da?

At the end still a little question: If took the Taskopf to the hand I can see on the oscilloscope a 50Hz signal.
What do I measure there?


Here come's my Oscilloscope!
the_f_halex

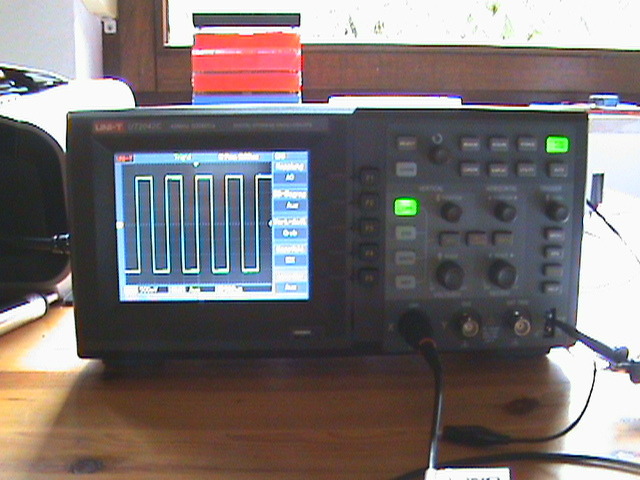

Heute habe ich mir ein Ozilloskop gekauft das UT042C

Today i have bought an Ocillocope, the UT2042C.
